Sơ đồ đấu dây quạt công nghiệp giúp kỹ thuật viên hoặc người sử dụng đấu nối quạt đúng cách, đảm bảo thiết bị vận hành ổn định và an toàn. Trong môi trường nhà xưởng, khu công nghiệp hay các hệ thống thông gió lớn, quạt công nghiệp đóng vai trò không thể thiếu. Tuy nhiên, nếu đấu dây sai hoặc không đúng sơ đồ kỹ thuật, không chỉ gây hỏng hóc thiết bị mà còn tiềm ẩn nhiều nguy cơ về điện. Quạt trần Mỹ LuxuryFan sẽ hướng dẫn chi tiết cách đấu dây quạt công nghiệp và những lưu ý quan trọng trong quá trình thi công.
1. Cách đấu dây quạt công nghiệp
Việc đấu dây quạt công nghiệp cần được thực hiện cẩn thận để đảm bảo thiết bị hoạt động ổn định và an toàn tuyệt đối cho người sử dụng. Dù mỗi loại quạt có thể có cấu tạo và sơ đồ đấu dây quạt công nghiệp khác nhau, nhưng quy trình cơ bản thường gồm các bước dưới đây:
Xác định các đầu dây của quạt
Trước tiên, bạn cần xác định chính xác các đầu dây điện của quạt. Thông thường, nhà sản xuất sẽ đánh dấu hoặc sử dụng màu sắc để phân biệt:
- Dây pha: thường có màu đỏ, nâu hoặc đen
- Dây trung tính (neutral): màu xanh dương hoặc trắng
- Dây tiếp địa (nếu có): màu xanh lá sọc vàng
Trong một số trường hợp, nếu không có nhãn hay ký hiệu cụ thể, bạn có thể dùng đồng hồ vạn năng để kiểm tra và xác định đúng chức năng từng dây.
Xác định nguồn điện: Nguồn điện phải đảm bảo ổn định và phù hợp với thông số kỹ thuật của quạt.
Đấu dây pha: Dùng tua vít và đầu nối phù hợp để nối dây pha của quạt với dây pha của nguồn điện. Đảm bảo kết nối chắc chắn, tiếp xúc tốt, không bị lỏng lẻo nhằm hạn chế hiện tượng đánh lửa hoặc quá nhiệt tại mối nối.
Đấu dây trung tính: Nối dây trung tính của quạt với dây trung tính của nguồn điện. Mối nối cần được siết chặt và kiểm tra kỹ để đảm bảo dẫn điện ổn định.
Đấu dây tiếp địa (nếu có): Nếu quạt và nguồn điện đều có dây tiếp địa, hãy nối hai đầu dây này với nhau. Đây là bước rất quan trọng trong hệ thống an toàn điện, giúp giảm thiểu nguy cơ rò rỉ điện và bảo vệ người dùng khỏi các sự cố điện giật.
Kiểm tra lại toàn bộ mối nối: Đảm bảo không có mối nối nào bị hở hoặc chạm chập. Dùng bút thử điện hoặc đồng hồ đo để kiểm tra dòng điện và các điểm tiếp xúc
Cách điện các mối nối: Dùng băng keo điện để bọc kín các đầu nối nhằm đảm bảo an toàn khi vận hành, đặc biệt trong môi trường ẩm ướt hoặc nhiều bụi.
2. Cách đấu dây quạt công nghiệp 1 pha
Quạt công nghiệp 1 pha là dòng sản phẩm phổ biến, thường được sử dụng trong gia đình, cửa hàng, nhà kho nhỏ hoặc các xưởng sản xuất vừa và nhỏ. Sơ đồ quạt công nghiệp 1 pha đấu dây cơ bản gồm các bước:
Xác định dây pha và dây trung tính: Thông thường, dây pha có màu đỏ, nâu hoặc đen, trong khi dây trung tính thường là xanh dương hoặc trắng. Một số loại quạt cũng có dây tiếp địa với màu xanh lá sọc vàng.
Đấu dây pha: Sử dụng tua vít để nối dây pha của quạt với dây pha từ nguồn điện. Đảm bảo mối nối chắc chắn, tránh lỏng lẻo gây đánh lửa hoặc tiếp xúc kém.
Đấu dây trung tính: Tương tự, nối dây trung tính của quạt với dây trung tính của nguồn. Mối nối cần được siết chặt và cố định an toàn.
Đấu dây tiếp địa (nếu có): Nếu quạt và nguồn điện đều có dây tiếp địa, bạn nên nối chúng lại để đảm bảo an toàn khi có rò rỉ điện. Việc tiếp địa giúp hạn chế nguy cơ điện giật và cháy nổ.
Kiểm tra và cách điện: Trước khi cho quạt hoạt động, hãy kiểm tra lại toàn bộ các mối nối. Dùng băng dính điện chuyên dụng để bọc kín các đầu nối, tránh tiếp xúc gây rò điện hoặc chập cháy.
Nếu không chắc về thứ tự dây, bạn có thể tham khảo sơ đồ đấu dây quạt công nghiệp đi kèm hoặc liên hệ nhà sản xuất để được cung cấp sơ đồ đấu quạt công nghiệp chính xác cho dòng quạt bạn đang sử dụng.

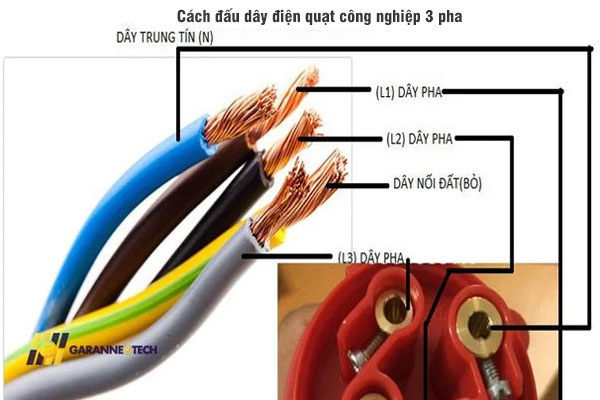

3. Cách đấu dây quạt công nghiệp 3 pha
Khác với quạt 1 pha, quạt công nghiệp 3 pha thường được lắp đặt trong các nhà máy, xưởng lớn hoặc hệ thống thông gió công nghiệp có quy mô. Với công suất cao và khả năng vận hành mạnh mẽ, việc đấu dây quạt 3 pha yêu cầu kỹ thuật chính xác và tuân thủ nghiêm ngặt các nguyên tắc an toàn.
Các bước thực hiện:
Xác định các dây pha: Quạt 3 pha có ba dây pha (thường ký hiệu là L1, L2, L3) với các màu phổ biến như đỏ, vàng, xanh. Một số loại động cơ còn có thêm dây trung tính (màu xanh dương) và dây tiếp địa.
Xác định dây trung tính (nếu có): Một số hệ thống sử dụng thêm dây trung tính để cân bằng dòng điện hoặc dùng cho các thiết bị điều khiển. Nếu quạt có dây này, bạn cần xác định rõ để đấu nối đúng.
Đấu dây pha: Nối ba dây pha của quạt với ba dây pha tương ứng từ nguồn điện. Thứ tự đấu dây không ảnh hưởng đến khả năng hoạt động, nhưng nếu quạt quay ngược, bạn có thể đảo vị trí hai trong ba dây để điều chỉnh chiều quay.
Đấu dây trung tính (nếu có): Nếu quạt và nguồn đều có dây trung tính, hãy kết nối chúng với nhau để hệ thống điện hoạt động ổn định hơn.
Đấu dây tiếp địa (nếu có): Tương tự như quạt 1 pha, dây tiếp địa cần được nối đúng để phòng ngừa sự cố điện, nhất là trong môi trường công nghiệp nhiều máy móc và bụi bẩn.
Kiểm tra và cách điện: Sau khi hoàn tất đấu dây, kiểm tra kỹ toàn bộ mối nối, dùng đồng hồ đo điện để kiểm tra thông mạch. Cuối cùng, cách điện các đầu nối bằng băng keo cách điện chuyên dụng.
Đấu dây quạt 3 pha không đúng cách có thể gây quá tải, cháy động cơ hoặc nguy hiểm đến tính mạng. Nếu bạn không có kinh nghiệm điện công nghiệp, hãy tìm đến thợ điện chuyên nghiệp để đảm bảo an toàn tuyệt đối.
4. Một số lưu ý khi đấu dây quạt công nghiệp
- Đấu sai dây là lỗi phổ biến nhất khiến quạt không hoạt động hoặc quay sai chiều. Nguyên nhân thường do xác định sai vị trí các đầu dây. Hãy luôn tham khảo sơ đồ đấu dây quạt công nghiệp chính xác, hoặc kiểm tra bằng đồng hồ đo điện nếu không có tài liệu hướng dẫn.
- Mối nối không chắc có thể gây tia lửa điện, chập cháy hoặc làm quạt hoạt động không ổn định. Hãy siết chặt các đầu nối, ưu tiên dùng domino hoặc đầu nối chuyên dụng thay vì xoắn tay thông thường.
- Mối nối hở không được bọc kín dễ dẫn đến rò rỉ điện, đặc biệt nguy hiểm trong môi trường ẩm hoặc có kim loại xung quanh. Dùng băng keo điện hoặc ống co nhiệt để cách điện tất cả các điểm nối sau khi kiểm tra hoàn tất.
- Chọn quạt có công suất quá lớn so với hệ thống điện có thể khiến aptomat nhảy liên tục, dây điện quá nhiệt, thậm chí cháy nổ. Kiểm tra kỹ công suất quạt và chọn loại phù hợp với tải điện hiện có. Nên lắp thêm thiết bị bảo vệ như cầu chì hoặc CB.
- Dây điện quá nhỏ, tụ điện sai thông số, hoặc phụ kiện kém chất lượng đều có thể gây hỏng hóc và mất an toàn. Sử dụng thiết bị đạt chuẩn, dây điện đúng tiết diện, tụ điện đúng trị số theo khuyến cáo từ sơ đồ quạt công nghiệp của nhà sản xuất.
Việc hiểu và thực hiện đúng sơ đồ đấu dây quạt công nghiệp là yếu tố then chốt để đảm bảo thiết bị hoạt động ổn định, tiết kiệm điện và an toàn cho người sử dụng. Nếu không có kinh nghiệm, bạn nên tham khảo kỹ sơ đồ đấu dây quạt công nghiệp từ nhà sản xuất hoặc tài liệu kỹ thuật, đồng thời có thể tìm hiểu thêm các sơ đồ đấu dây quạt công nghiệp phổ biến để áp dụng phù hợp với hệ thống điện thực tế. Nếu bạn đang tìm địa chỉ mua quạt trần .
